Bolso grande automático que pesa la empaquetadora, empaquetadora de relleno del bolso de 25 kilogramos

1. Introducción general

Esta unidad es un equipo dedicado para la producción de la automatización principalmente para realizar el empaquetado automático (recogida del bolso, alimentación del bolso, entrega del bolso, abertura del bolso, relleno y lacre automáticos del bolso) y la salida del producto final. Este equipo adopta totalmente el control de la pantalla de visualización del interfaz antropomecánico del PLC, que facilita perceptiblemente la operación, así pues, es el equipo indispensable para la producción automatizada de la empresa.

2. Características

2,1 aplicable a los bolsos de empaquetado de la misma especificación, si el bolso de empaquetado necesita ser cambiado, haga por favor el ajuste según los requisitos de la operación;

2,2 esta máquina adopta el diseño racional, succión del bolso, apertura del bolso, llenando y sellando se terminan automáticamente;

2,3 esta máquina adopta PLC + control de la pantalla de visualización del interfaz antropomecánico con alto rendimiento, velocidad y eficacia alta;

2,4 esta máquina es estructural compacta y tiene aspecto agradable;

1.2.5 este sistema es conveniente para los diversos materiales de embalaje tales como bolsa de papel, bolso tejido (sin la película revestida), la bolsa de plástico, etc., y se aplica extensamente en sustancia química, los sectores del forraje y del grano, etc.

3. ambiente del servicio

Será evitado para utilizar la máquina en el ambiente de trabajo donde hay gas corrosivo, combustible o polvo polvoriento pesado, él será evitado para utilizar la máquina en el lugar con el℃ más de 40de la temperatura, y evitado para utilizarlo en el lugar con la humedad ambiente relativa demasiado alta (>85%HR).

4. Precauciones para el uso

Aviso: utilice especificó voltaje de fuente, esta máquina adopta el alambre monofásico 3 (AC380V, 50Hz), él será evitado para rodar para presionar la línea eléctrica y la línea eléctrica será rodada con las manos cuando no se utiliza;

Aviso: guarde por favor el interior y el exterior limpios del equipo y evitar la humedad;

Aviso: no cambie por favor cualquier parte en la máquina;

Aviso: antes de inicio formal, esté seguro de confirmar que cada parámetro del interruptor actúa normalmente, si no, el equipo puede ser dañado;

Aviso: antes de inicio formal, si la especificación necesita ser cambiada, realice por favor la operación estrictamente de acuerdo con los pasos del cambio de la especificación, si no, el equipo puede ser dañado;

Aviso: no ponga por favor los artículos húmedos y sucios en la cubierta del equipo.

5. Descripción de módulos funcionales

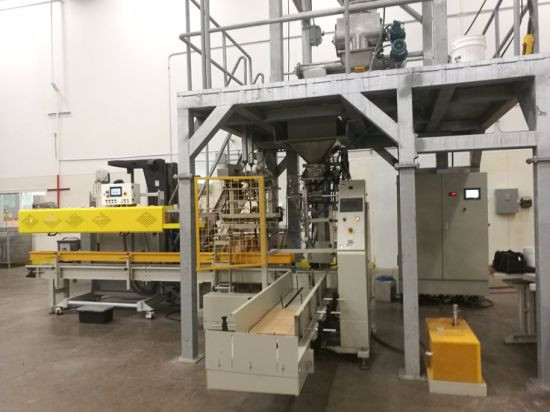

Los módulos funcionales incluyen (fig. 1):

1. silo del almacenamiento: utilizado para el almacenamiento a corto plazo del material para asegurar la fuente interrumpida de material a la empaquetadora.

2. balanza de la doble-cabeza 25kg: medición y fuente cuantitativas.

3. Plataforma de funcionamiento: utilizado para la inspección y el mantenimiento del equipo.

4. Tarjeta que inserta la máquina: alimentación de tarjeta.

5. Empaquetadora automática de la alimentación rápida del bolso: termina el proceso de empaquetado automático, incluyendo: alimentación del bolso, abrazadera y abertura automáticas, relleno, midiendo, boca del bolso que descifra, bolso del bolso que se sostiene y que transporta;

6. máquina del lacre de la costura: costura, cubierta de goma y adherencia de la boca de empaquetado del bolso.

7. Transportador del producto final: hace salir automáticamente bolsos acabados ya embalados.

6. Parámetros técnicos:
